Ascensore a secchio di tipo Z

Descrizione del prodotto

L'ascensore a forma di Z è un'apparecchiatura di trasporto continuo con una disposizione a tre sezioni a forma di Z. Spinge la catena o la cintura per guidare la tramoggia attraverso un motore,completando l'operazione di ciclo "alimentazione orizzontale in basso - sollevamento verticale - scarico orizzontale in alto" in un involucro chiusoÈ caratterizzato da un piccolo spazio a pavimento, elevata efficienza, carico e scarico multipunto e prestazioni di sigillamento elevate.È ampiamente applicabile per il sollevamento e il trasferimento automatici di materiali granulari e in polvere in industrie come i cereali, ingegneria chimica e materiali da costruzione.

Principio di funzionamento

1.Sistema di propulsione e trazione
- Fonte di alimentazione: il motore spinge l'albero principale attraverso il riduttore, che a sua volta spinge il componente di trazione (catena o cintura) a ruotare in un ciclo, fornendo energia per l'intero processo di trasporto.
- Componente di trazione: la superficie della catena/cintura fissa la tramoggia, formando un percorso di trasporto a circuito chiuso insieme al movimento circolare del componente di trazione.

2- raccolta dei materiali e trasporto orizzontale (fase inferiore)
- progettazione della porta di alimentazione: la sezione orizzontale situata in fondo all'apparecchiatura è dotata di una porta di alimentazione.Materiali (granulari/in polvere) che entrano nell'involucro tramite alimentazione manuale o attrezzature di fronte (come un nastro trasportatore).
- raccolta della tramoggia: quando la tramoggia raggiunge il fondo, si inserisce nella pila di materiale.si completa il carico dei materialiSuccessivamente, entra nella sezione di trasporto orizzontale con il componente di trazione e si muove orizzontalmente lungo la prima sezione del percorso a forma di Z.

3- Scala di sollevamento verticale
- Guida e sollevamento: all'estremità della sezione orizzontale, il volante/sparo guida e il componente di trazione spinge la tramoggia a muoversi verticalmente verso l'alto.Il materiale all'interno della tramoggia rimane stabile sotto l'azione della gravità e della forza centrifuga, impedendo che si scivoli.
- coordinamento della potenza: durante il processo di sollevamento verticale, il motore supera la gravità del materiale per svolgere il lavoro,e la tramoggia si alza uniformemente lungo la parete interna dell'involucro chiuso fino all'altezza indicata.

4Scarico orizzontale superiore (fase finale)
- Girare e scaricare: la parte superiore della sezione verticale è girata per passare orizzontalmente nella seconda sezione attraverso il meccanismo di giramento.il materiale viene scaricato dalla porta di scarico a causa dell'inerzia e dell'angolo di inclinazione della tramoggia e cade nelle attrezzature posteriori (come i contenitori di stoccaggio), trasportatori).
- ritorno ciclico: dopo lo scarico, la tramoggia vuota continua a tornare in fondo insieme al componente di trazione, completando l'operazione ciclica di "raccogliere - sollevare - scaricare".

Riassunto dei principi fondamentali
L'ascensore di tipo Z integra il trasporto orizzontale e il sollevamento verticale dei materiali in un processo automatizzato continuo attraverso "disposizione spaziale di tipo Z + trazione del componente di circolazione".La chiave sta nel movimento sincrono della trampoliera e del componente di trazione, la guida del percorso del meccanismo di tornitura e il vincolo della carcassa chiusa sulla traiettoria di movimento del materiale, ottenendo così un trasporto di composti efficiente e a basse perdite.

Caratteristiche del prodotto

1.Compatto e con risparmio di spazio: la disposizione a forma di Z riduce lo spazio a pavimento del 30% al 50%, rendendolo adatto a scenari ristretti.
2- Trasporto ad alta efficienza e su larga scala: capacità di trasporto: da 5 a 200 tonnellate all'ora, supportando il trasporto continuo di materiali granulari e in polvere.
3. Carico e scarico in più punti: possono essere installati più ingressi e uscite per soddisfare requisiti di processo flessibili come "single in, multiple out".
4. Chiuso e anti-inquinamento: l'involucro è progettato con una struttura sigillata, impedendo efficacemente la fuoriuscita di polvere e la contaminazione dei materiali.
5Protezione dei materiali a basso danno: la selezione della tramoggia è adatta a materiali diversi e il tasso di danno del trasportatore è basso.
6Risparmio energetico e basso rumore: il consumo energetico è inferiore del 15% al 25% a quello delle apparecchiature tradizionali e il rumore è ≤ 85 dB.
7Basso costo di manutenzione: la struttura staccabile rende la manutenzione quotidiana conveniente e risparmia tempo.
8Applicazione multi-scenario: copre settori come quello dei cereali e dell'ingegneria chimica, supporta condizioni di lavoro speciali per l'anticorrosione e l'esplosione.



Dettagli del prodotto

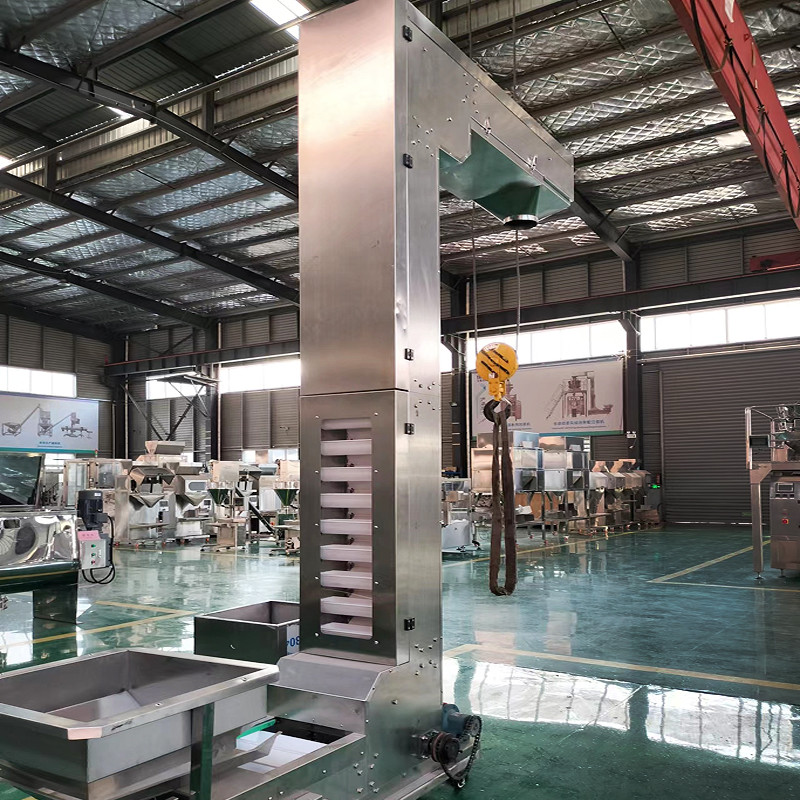

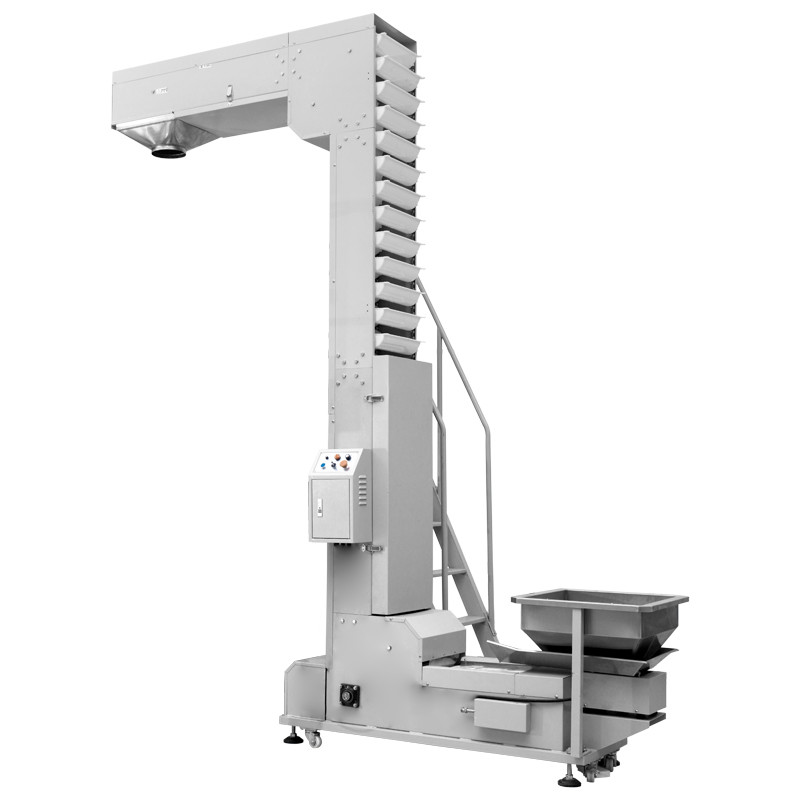

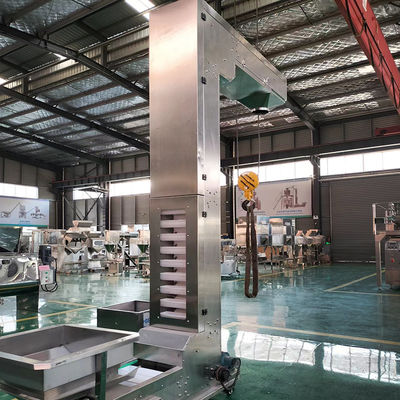

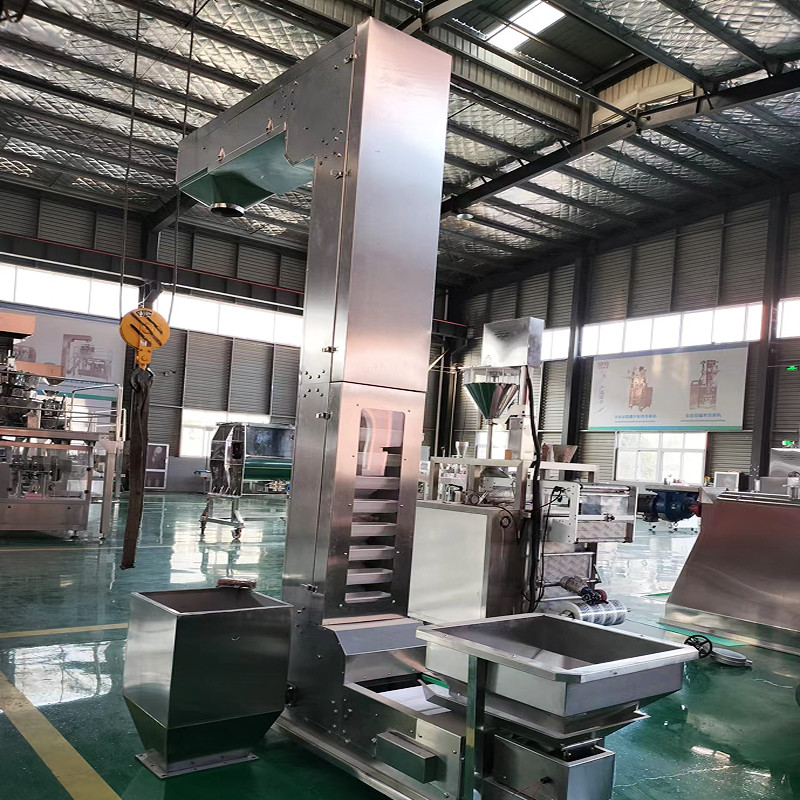

Visualizzazione del prodotto



Imballaggio e spedizione



Perché scegliere noi



Di noi

Profilo aziendale

Siamo specializzati nella produzione di apparecchiature di screening e trasmissione da 13 anni. l'industria cinese di schermi vibranti top tre. e abbiamo fatto abbinamento e OEM per molte grandi aziende.Compreso il più grande produttore di schermi vibranti al mondo,

Sweco, USA, abbiamo OEM per la sua regione della Cina. e i nostri prodotti sono spesso esportati in Australia, Thailandia, Indonesia, Nuova Zelanda e altri paesi.

Il nostro indirizzo di fabbrica: ovest dell'ufficio industriale e commerciale di Da Zhaoying Town, città di Xinxiang,Provincia di Henan.
